HB工業齒輪箱

H 、B系列標準工業齒輪箱

性能特點：

1、HB標準工業齒輪箱采用吸音箱體結構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋錐齒輪均采用先進的磨齒工藝，使整機的溫升、噪聲降低、運轉的可靠性得到提高，傳遞功率增大。

2、工業齒輪箱采用通用設計方案，實現平行軸、直交軸通用箱體，零部件種類減少，規格型號增加。

3、齒輪箱有3～26型規格，減速傳動級數有1～4級，速比1.25～450。

4、安裝方式：底座安裝、中空軸安裝、擺動底座安裝、扭力臂安裝。

5、輸入方式：電機聯接法蘭、軸輸入。

6、輸出方式：帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。

7、可按客戶要求配逆止器。和R、K系列組合得到更大的速比。

技術參數：

速比范圍：H系列1.25～450，B系列 5～400

扭矩范圍：H系列2～900 kNm，B系列5.8～900 kNm

功率范圍：H系列4～5000 kW，B系列2.8～3000kW

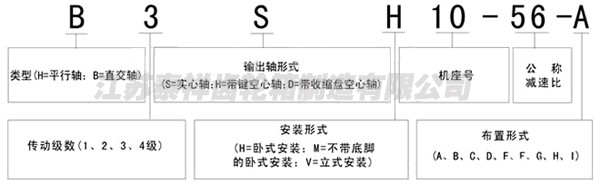

型號標記：

基本型號：

H1SH3  H1SH5  H1SH7  H1SH9 H1SH11 H1SH13 H1SH15  H1SH17  H1SH19

H2SH4  H2SH5  H2SH6  H2SH7 H2SH8  H2SH9  H2SH10  H2SH11  H2SH12  H2SH13  H2SH14  H2SH15

H2SH16 H2SH17 H2SH18 H2SH19 H2SH20

H3SH5  H3SH6  H3SH7  H3SH8  H3SH9 H3SH10 H3SH11 H3SH12 H3SH13 H3SH14 H3SH15

H3SH16 H3SH17 H3SH18 H3SH19 H3SH20

H4SH7 H4SH8  H4SH9  H4SH10 H4SH11 H4SH12 H4SH13 H4SH14 H4SH15 H4SH16 H4SH17

H4SH18 H4SH19 H4SH20

B2SH4  B2SH5  B2SH6 B2SH7  B2SH8 B2SH9 B2B2SH10 B2SH11 B2SH12 B2SH13 B2SH14 B2SH15

B2SH16  B2SH17  B2SH18

B3SH4 B3SH5  B3SH6  B3SH7  B3SH8 B3SH9 B3SH10 B3SH11 B3SH12 B3SH13 B3SH14 B3SH15

B3SH16  B3SH17 B3SH18 B3SH19 B3SH20

B4SH5  B4SH6  B4SH7 B4SH8 B4SH9 B4SH10 B4SH11 B4SH12 B4SH13 B4SH14 B4SH15 B4SH16

B4SH17  B4SH18  B4SH19 B4SH20
